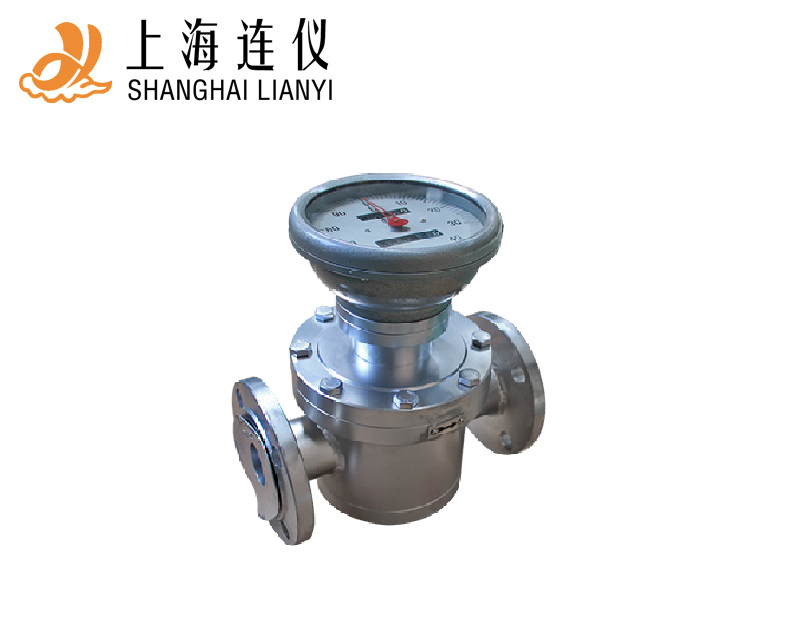

- 產品名稱：橢圓齒輪流量計
- 所屬類別: 流量?jī)x表系列
概述
用于對管道中液體流量進行連續測量的高精度計量?jī)x表。它具有量程范圍大、壓力損失小、粘度適應性強，能測量高溫、高粘度液體、標定方便、安裝簡易等諸多優點，是容積式流量計的代表產品。
是容積式流量計的一種，用于精密的連續或間斷的測量管道中液體的流量或瞬時流量．它特別適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量。橢圓齒輪流量計利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據計量室逐次、重復的充滿和排放該體積部分流體的次數來測量流體體積總量。
特點
流量測量與流體的流動狀態無關，這是因?yàn)闄E圓齒輪流量計是依靠被測介質的壓頭推動橢圓齒輪旋轉而進行計量的。
粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此核測介質的粘皮愈大，泄漏誤差愈小，對測量愈有利。
橢圓齒輪流量計計量精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體(固體顆粒會將齒輪卡死，以致無法測量流量)。如果被測液體介質中夾雜有氣體時，也會引起測量誤差。
流量計是由流量箱內的一對橢圓齒輪，與上下蓋板構成的一個密封的初月型空腔作為一次排量的計算單位。當被測液體經管道進入流量計時，由于進出口處產生的壓力差推動一對橢圓齒輪連續旋轉，不斷地把經初月型空腔計量后的液體輸送到出口處，橢圓齒輪的轉數與每次排量四倍的乘積即為被測量流量的總量。

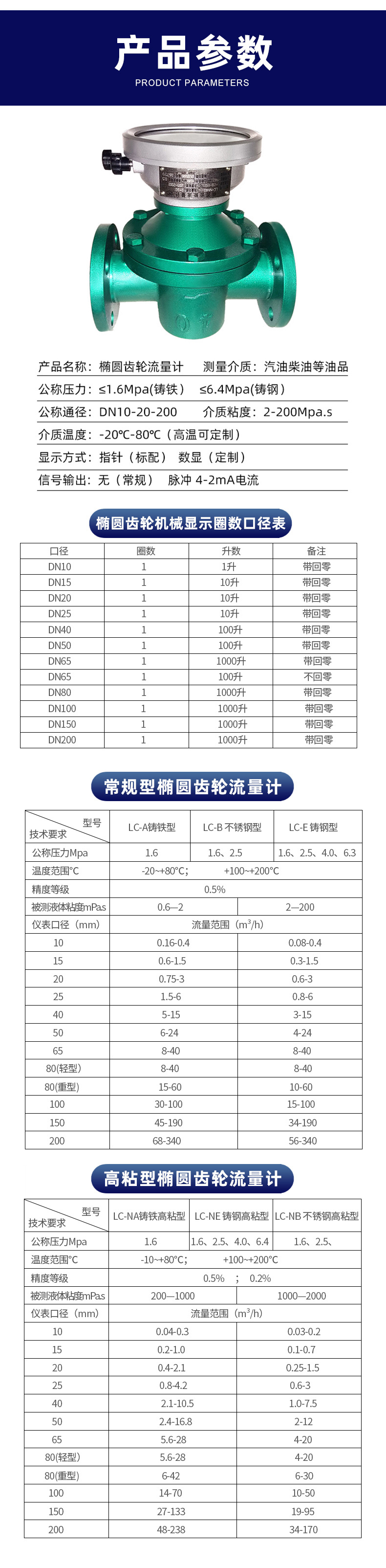

主要技術參數
1.主要構建材料及公稱壓力
2. 準確度等級：0.5級;0.2級
3.使用介質溫度：一般為-20℃---+60℃，如在高溫調整下，再加高溫散熱筒可達200℃
